在建筑材料的廣闊天地中，ETFE 膜結構宛如一顆璀璨的新星，正以其獨特的魅力和卓越的性能，為現代建筑帶來一場革命性的變革。從雄偉壯觀的體育場館到靈動優雅的景觀建筑，ETFE 膜結構的身影無處不在，它不僅重新定義了建筑的美學標準，更為建筑的功能性和可持續性發展注入了新的活力。
       ETFE 膜材，即乙烯 - 四氟乙烯共聚物，是一種高分子聚合物。它由乙烯和四氟乙烯單體經過聚合反應而成，獨特的分子結構賦予了 ETFE 膜材諸多優異的性能。




輕質高強：ETFE 膜材密度極低，約為 1.7 - 1.8g/cm³，相較于傳統建筑材料如玻璃，重量大大減輕。這使得在建筑應用中，能夠顯著降低結構的自重負載，減少基礎建設成本。同時，它具有較高的抗拉強度和撕裂強度，能夠承受較大的外力拉伸和撕扯作用而不發生破裂，其抗拉強度可達 52N/mm，延伸率更是高達 420% - 440%，為建筑結構的穩定性提供了堅實保障。

高透光性：ETFE 膜材的透光光譜與玻璃相近，被俗稱為 “軟玻璃”。根據位置和表面印刷情況的不同，其全光線透過率可高達 95%。這種高透光性使得建筑內部能夠充分利用自然光線，營造出明亮、舒適的室內環境，同時減少了人工照明的能源消耗。通過表面印刷等處理方式，還可以靈活調整膜材的半透明度，滿足不同建筑場景對光線控制的需求，例如將其半透明度降低到 50%，以實現一定程度的遮陽和隱私保護功能。

良好的隔熱性能：ETFE 膜材在隔熱方面表現出色，能夠有效降低熱量傳遞。在夏季，它可以反射太陽輻射，減少室內熱量的吸收，降低空調系統的負荷;在冬季，則能夠保持室內熱量，起到良好的保溫作用。其隔熱性能使得建筑物的能耗顯著降低，符合現代建筑節能環保的發展趨勢。以雙層 ETFE 氣枕為例，通過兩層膜之間的空氣層進一步增強隔熱效果，其傳熱系數(K 值)可高達 2.0W/m²K，為建筑提供了高效的熱工性能保障。




       ETFE 材料具有卓越的化學穩定性，能夠耐受大多數強酸、強堿以及有機溶劑的侵蝕。這源于其分子結構中氟原子的強電負性和 C - F 鍵的高鍵能，使得 ETFE 膜材在惡劣的化學環境中依然能夠保持材料的完整性和性能不變。無論是在化工企業的特殊建筑設施中，還是在環保領域面臨復雜化學物質的環境下，ETFE 膜結構都能夠可靠地發揮作用，展現出其不可替代的優勢。

ETFE 膜材表面極為光滑，具有抗粘著、高抗污、易清洗的特點?；覊m、污垢等難以附著在其表面，通常雨水即可清除主要污垢。這一自清潔功能使得 ETFE 膜結構建筑能夠長期保持外觀的整潔美觀，大大減少了建筑維護的工作量和成本。與其他需要頻繁清洗和維護的建筑材料相比，ETFE 膜材的自清潔特性無疑為建筑的長期使用帶來了極大的便利。




       隨著建筑技術的不斷發展和創新，ETFE 膜結構逐漸演變出多種不同的類型，以適應各種建筑項目的需求和場地條件。這些不同類型的 ETFE 膜結構各有特點，在建筑設計和應用中發揮著獨特的作用。

       單層 ETFE 結構設計強度相對較低，適用于跨度較小的建筑結構。常見的應用場景是設置于桁架弦桿之間，形成采光帶。這種結構形式能夠充分利用 ETFE 膜材的透光性，為建筑內部引入充足的自然光線。同時，通過將 ETFE 與 PVC/PTFE 等不同材質的膜材組合使用，可以產生更為豐富的視覺效果，滿足建筑美學的需求。例如，在一些商業建筑的中庭設計中，采用單層 ETFE 采光帶，搭配周圍的 PVC 膜材裝飾，營造出獨特的空間氛圍。然而，由于其強度限制，單層 ETFE 結構在大跨度或高荷載的情況下可能無法滿足設計要求。

       當建筑單元跨度較大，或者所承受的載荷較大，以至于單層 ETFE 膜材的強度無法滿足設計要求時，可以采用 ETFE 結合鋼索的方式來增強結構的承載能力。其中，最簡單的形式是采用單向鋼索，這些鋼索根據膜的造型可以平行布置或輻射布置。鋼索的引入有效地分擔了 ETFE 膜材所承受的荷載，使得結構能夠適應更大的跨度和荷載條件。在一些體育場館的挑檐設計中，常常采用這種結構形式，通過合理布置單向鋼索，使 ETFE 膜材能夠覆蓋較大的面積，同時保證結構的穩定性和安全性。不過，單向鋼索結構在某些情況下，對于膜面變形的控制可能相對有限。

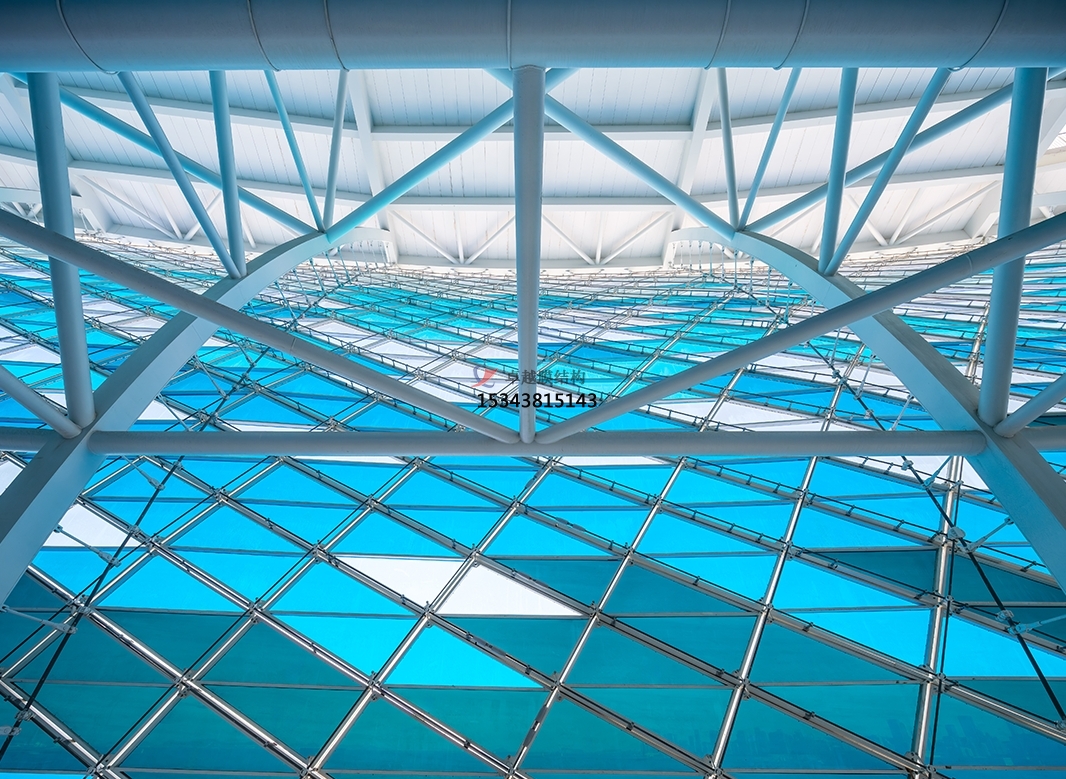

       為了進一步優化結構性能，降低 ETFE 膜材的應力，提高膜面的穩定性，出現了單層 ETFE 加雙向鋼索的結構形式。采用雙向鋼索，可以產生較多的單元區格，使得 ETFE 膜材的應力分布更加均勻，應力值顯著降低。在每個方向上，與單向鋼索的結構形式相比，鋼索的間距或索徑可以降低，同時膜面變形也有所改善。這種結構形式在大型展覽中心、機場候機大廳等大空間建筑中具有廣泛的應用前景，能夠?yàn)榻ㄖ峁挸?、明亮且穩定的內部空間。但雙向鋼索結構的施工難度和成本相對較高，需要更加精確的設計和施工工藝來確保其性能的實現。

       在與單向鋼索垂直的方向設置鋼梁，并在梁和索交叉的位置設置支座以約束鋼索的位移，這種結構形式被稱為單層 ETFE 加含跨中支座的單向鋼索結構。通過設置跨中支座，可以有效地降低膜面的變形，使得膜結構在承受荷載時能夠保持更好的形態穩定性。同時，由于支座對鋼索的約束作用，能夠采用較小的索徑，在滿足結構強度要求的前提下，進一步降低材料成本。這種結構形式在一些對膜面平整度要求較高的建筑項目中具有獨特的優勢，如大型會議中心的屋頂設計，能夠確保膜面在各種荷載條件下都能保持良好的狀態，為室內提供美觀、穩定的空間環境。然而，該結構形式在設計和施工過程中，需要對支座的布置和連接方式進行精心設計，以確保其能夠有效地發揮約束作用。

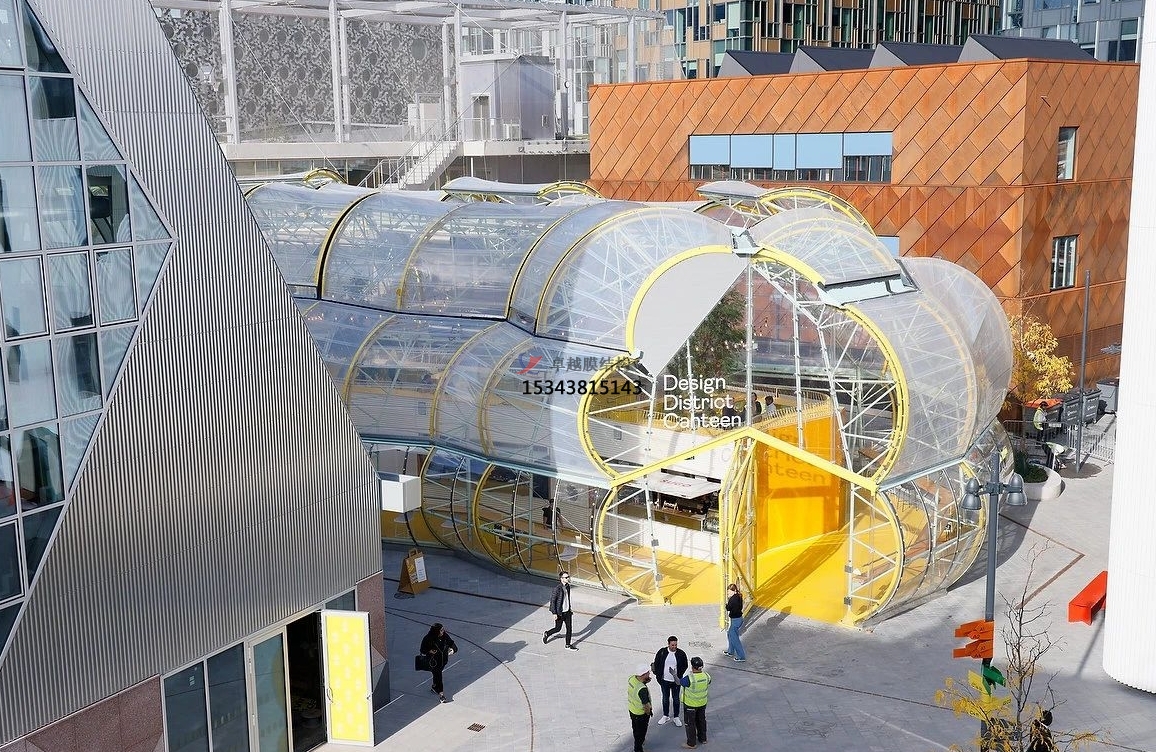

       雙層 ETFE 氣枕結構是目前應用較為廣泛的一種 ETFE 膜結構形式。在這種結構中，每層 ETFE 膜材均主要承擔其法向向外的載荷。例如，一個封閉建筑的屋頂采用 ETFE 氣枕時，其外層抵抗風升力，內層抵抗風壓力。由于初始的表面曲率，使得相同尺寸的氣枕比平面的單層 ETFE 膜具有更高的承載力。氣枕的矢高越大，可以承受的載荷越大，但同時加工和安裝的難度也相應增加，容易在氣枕的角度處產生褶皺。雙層 ETFE 氣枕結構具有良好的保溫隔熱性能，兩層膜之間的空氣層形成了一個有效的隔熱屏障，能夠顯著降低建筑物的能耗。在一些寒冷地區的建筑中，如滑雪場的場館、溫室大棚等，雙層 ETFE 氣枕結構被大量應用，既滿足了建筑對采光和空間的需求，又實現了良好的保溫效果，為室內環境提供了舒適的條件。此外，通過在氣枕內部設置照明設備等，可以營造出獨特的視覺效果，增加建筑的美觀性和趣味性。
